Revit: Criando pilares estruturais e colunas de arquitetura

Introdução

O Revit Architecture possui elementos estruturais como pilares, vigas, lajes e outros de fundação paramétricos  e que podem ser alterados de acordo com o projeto estrutural. O Revit Structure dispõe de ferramentas completas para um projeto estrutural. O ideal é trabalhar com os dois produtos integrados, formando uma solução completa BIM (Building Information Modeling), mas se não é o seu caso, você pode utilizar as ferramentas estruturais do Revit Architecture, que são paramétricos, portanto editáveis, e compatibilizar facilmente com o projeto estrutural.

O Revit Architecture apresenta dois tipos de pilares (columns), que estão assim divididos:

– Coluna: arquitetura

– Pilar estrutural

Nesta aula, estudaremos as particulares dos dois tipos de pilares, suas diferenças e como inseri-los no apartamento base.

1.1 Colunas de arquitetura

As colunas de arquitetura são geralmente usadas para modelar caixas de coluna em torno de pilares estruturais e para aplicações mais decorativas.

As colunas de arquitetura herdam o material de outros elementos aos quais estão unidas. Camadas compostas em paredes viram em colunas de arquitetura. Isto não se aplica para pilares estruturais.

É possível adicionar colunas em vistas de planta e vistas 3D. A altura da coluna é definida pelo nível base e nível superior, bem como os deslocamentos.

De acordo com a ajuda da Autodesk (2012a), para inserir uma coluna de arquitetura:

1.Clique na guia Arquitetura > painel Construir> menu suspenso Coluna > Coluna: Arquitetura:

2. Na paleta Propriedades, selecione o tipo de pilar na lista de opções.

3. Na Barra de Opções, especifique o seguinte:

– Rotacionar após a colocação: selecione esta opção para rotacionar a coluna imediatamente após inserí-la.

– Nível (somente vistas 3D): selecione um nível para a base da coluna. Para vistas de planta, o nível da vista é o nível base para a coluna.

– Altura: esta configuração desenha a coluna acima de sua base. Para desenhar a coluna abaixo de sua base, selecione Profundidade.

– Nível/Não conectado: selecione um nível para a parte superior da coluna, ou selecione Não conectada e especifique a altura da coluna.

– Delimitação de ambiente: selecione esta opção para designar a coluna como delimitante de ambiente antes de inseri-la.

4. Clique na área do desenho para colocar a coluna.

Dica: normalmente, você alinha as colunas ao selecionar uma linha de eixo ou parede. Se as colocou aleatoriamente e deseja que estejam alinhadas, clique na guia Modificar> painel Modificar > Alinhar, então selecione as colunas a serem alinhadas. No meio das colunas estão dois planos de referência perpendiculares que podem ser selecionados para o alinhamento.

13.2 Pilares estruturais (CL)

Para Lima (2012) a diferença básica entre os dois tipos de pilares no Revit “é que Coluna:

arquitetura possui características arquitetônicas para dar forma ao elemento e Pilar estrutural é lido pelo Revit Structure como um elemento estrutural, além de se comportar de maneira diferente na intersecção com outros elementos estruturais, como vigas”.

Segundo a Autodesk (2012b), os pilares estruturais são usados para modelar a carga vertical e suportam elementos em um edifício. E, embora  compartilhem muitas das propriedades das colunas de arquitetura, os pilares estruturais têm propriedades adicionais definidas por sua configuração e normas da indústria.

É importante ter em mente que, no Revit, os elementos estruturais como contraventamentos, vigas e fundações isoladas se unem aos pilares estruturais, porém não se unem às colunas de arquitetura.  Os pilares estruturais podem ser criados em vistas de planta ou 3D.



Para inserir um pilar estrutural:

1. Clique na guia Arquitetura > painel Construir > menu suspenso Coluna > Pilar estrutural:

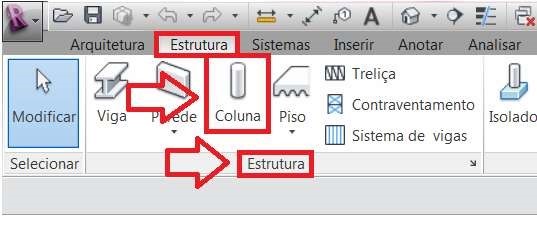

Dica: você também pode usar a tecla de atalho CL ou, ainda, clicar em na guia Estrutura > painel Estrutura >  Coluna:

2. Na paleta Propriedades, selecione um tipo de coluna no menu suspenso Seletor de tipo.

3. Na Barra de Opções, especifique o seguinte:

–   Rotacionar após a colocação: selecione esta opção para rotacionar o pilar imediatamente após inserilo.

– Nível (somente vistas 3D): selecione um nível para a base do pilar. Para vistas de planta, o nível da vista é o nível base para o pilar.

–  Altura: esta configuração desenha o pilar acima de sua base. Para desenhar o pilar abaixo de sua base, selecioneProfundidade.

–   Nível/Não conectado: selecione um nível para a parte superior do pilar, ou selecione Não conectada e especifique a altura do mesmo.

Delimitação de ambiente: selecione esta opção para designar o pilar como delimitante de ambiente antes de inseri-lo.

4. Clique na área do desenho para inserir o pilar.

Os pilares efetuam o snap para a geometria existente. Quando você insere pilares em intersecções de eixo, ambos os conjuntos de linhas de eixo são realçados.



Para rotacionar o pilar durante a colocação: ao inserir pilares, use a barra de espaço para alterar a orientação. Cada vez que a barra de espaço for pressionada, o pilar rotaciona para alinhar com os eixos de intersecção na localização selecionada. Na ausência de eixos, pressione a barra de espaço para rotacionar o pilar 90º.
